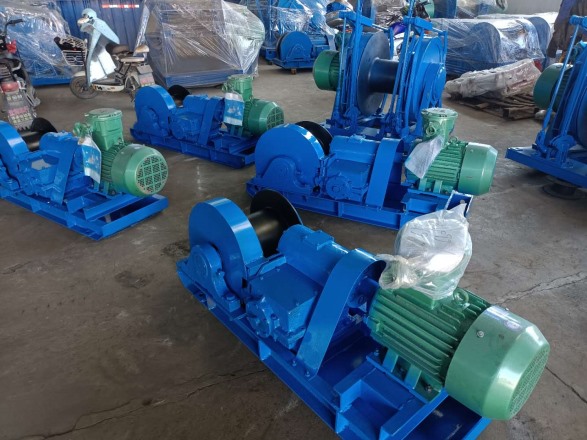

JH8回柱绞车_7.5KW回柱绞车特点:
JH系列回柱绞车执行标准:MT/T779-1998。回柱绞车均采用球面蜗轮蜗杆传动,具有结构紧凑,外型尺寸小,能整机下井,回柱结构对称布置,呈长条形,底座呈雪橇状,在井下自移平稳灵活,回柱绞车重心低,底座刚性好,既可打顶柱,又可安设地铺,JH系列回柱绞车共四个品牌,分别是JH-5、JH-8、JH-14、JH-20、JH-30和JH-20A型,其工作原理完全相同,其中JH-20A型回柱绞车增添了手动刹车装置,使整机工作过程更加安全可靠。
JH8回柱绞车_7.5KW回柱绞车参数:
型号 参数 |
JH-8 |
||
钢丝绳平均静张力(KN) |
80 |
||
钢丝绳平均绳速(m/s) |
0.12 |
||
卷筒 |
直径×宽度(mm) |
Φ280×230 |
|
|
容绳量(m) |
100 |
|
钢丝绳 |
直径(mm) |
17 |
|
|
结构 |
绳6×19 |
|
|
公称抗拉强度(MPa) |
1550 |
|
隔爆型电动机 |
型号 |
YBK2-1602-6 |
|
|
功率(kW) |
7.5 |
|
|
电压(V) |
380/660 |
|
|
转速(r/min) |
970 |
|
传动比 |
181.17 |
||
外型尺寸:长×宽×高(mm) |
1550×530×570 |
||
绞车重量(包括电机)(kg) |
650 |
||
配套电气用户自备 |
隔爆磁力 起动器 |
QEZ-80/660(380) |
|
|
隔爆控制按钮 |
BZA-5/127-3 |
鑫泽矿山机械设备制造有限公司专业生产调度绞车,双速绞车,回柱绞车,运输绞车,耙斗机,张紧绞车等矿用绞车和矿用矿车。
JH-8回柱绞车结构特征及工作原理
JH-8回柱绞车是由隔爆电动机、弹性联轴节(JH-5回柱绞车使用一堆斜齿轮,不用联轴节)、涡轮减速机、过桥齿轮、卷筒、底座等部件组成。(见下图所示JH-5回柱绞车_JH-8回柱绞车结构图)JH-8回柱绞车电动机
JH-8回柱绞车采用专用隔爆电动机、电动机为F级绝缘,它是绞车工作运转的主动力。
·JH-8回柱绞车减速机构
减速器采用一级圆弧蜗轮和一级齿轮传动。在蜗轮传动机构中蜗杆左端装有调
节环和紧定螺钉等零件,右端装有轴承盖,挡盖等零件,用来调节蜗轮轴向位置和
·轴承轴向间隙。
JH-8回柱绞车蜗轮箱体由箱盖、箱底上下两部分合成,右侧下部有放油孔。
JH-8回柱绞车过桥齿轮部件
过桥齿轮是为了适应绞车结构上的需要(加大卷筒轴和蜗轮轴的中心距)而设置
的,心轴固定在箱体中部。过桥齿轮轴心钻油孔,外端加油塞,组成挤压式油杯。
JH-8回柱绞车卷筒部件
卷筒部件主要由主轴、卷筒、大齿轮、轴承座等组成。
大齿轮固定在卷筒上,卷筒安装在卷筒主轴上的两个滚动轴承上。主轴两端用
轴承支座支承。
卷筒上设有穿绳孔,将绳头穿人后用绳卡和螺钉紧固。
JH-8回柱绞车底座
底座是用槽钢及钢板焊接,呈长条形,雪撬状。卷筒部件、蜗轮减速机部件、
电动机等部件,自左至右分别装在底座上形成一个整体。底座上焊有钢环,以便绞车在井下安装、固定及移动、拖运之用。
