JSDB19双速绞车_45KW双速绞车参数和报价

JSDB19双速绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输工作,也可用于煤矿井下采掘工作面、井底车场、上山下山、煤矿地面等处的矿车调度、物料运输等工作,用于上山下山时的坡度不得大于25゜。还可用于回采工作面的回柱放顶。该绞车具有快速和慢速两档速度,可根据现场的需要变换速度和牵引力进行不同条件下的工作。

JSDB19双速绞车_45KW双速绞车参数:

型号

JSDB-19

牵引力KN

外层最大

190



平均

250



内层最大

320



快速外层

26

绳速m/s

慢速

外层

0.211





内层

0.122





平均

0.167



快速

外层

1.5





内层

0.866





平均

1.183

钢丝绳直径mm

30

电动机

型号YBK3

280S-6



功率KW

45



转速r.pm

980



电压V

380/660/1140

卷筒

直径mm

540



宽度mm

560



容绳量m

400

外形尺寸

长mm

3845



宽mm

1315



高mm

1255

整机重量(包括电机)kg

6500

电液制动器

BYWZ3-400/90

矿用隔爆型真空可逆电磁起动器(用户自备)

QBZ-120/660(380)N

矿用隔爆控制按钮(用户自备)

BZA1-5/36-3

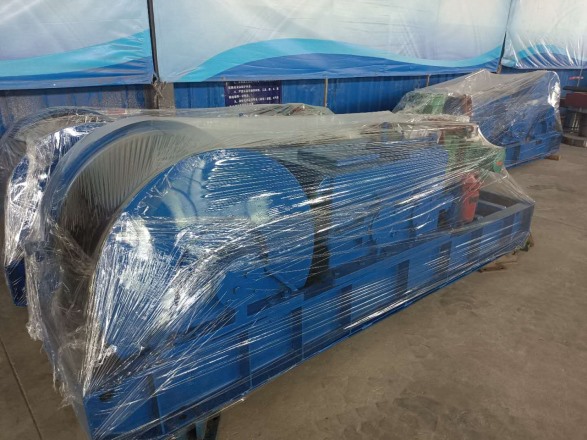

双速绞车_双速多用绞车实物图:

双速绞车实物图

JSDB13双速绞车实物图


JSDB16双速绞车实物图

JSDB-19双速绞车实物图

JSDB25双速绞车实物图

JSDB30双速绞车实物图

鑫泽矿山机械设备制造有限公司专业生产调度绞车,双速绞车,回柱绞车,运输绞车,耙斗机,张紧绞车等矿用绞车和矿用矿车。

双速绞车用作回柱绞车,安设在回采工作面的回风道上,离回采工作面约20-30米处,这种方法在大多数回采工作面都适用,特别是用于急倾斜或倾斜煤层采用台阶式采煤方法的工作面,也常用于顶板破碎,压力较大的工作面,绞车卷筒上的钢丝绳经过回风道一直延伸到靠近老密集支柱的孔道,然后绕过滑轮改变方向进入工作面。

特别注意:绞车安装时,地基支承点受力应均匀,绞车严禁在安装变形状态下使用。
