运输绞车简介：
JYB系列运输绞车主要适用于煤矿井下和其它矿山在倾角小于30°的巷道牵引矿车。
运输绞车常用型号有三种，分别是JYB-40×1.25、JYB-50×1.40、JYB-60×1.25，所有规格的结构和工作原理相同。
运输绞车由电动机、卷筒装置、工作制动器、安全制动器、离合器、深度指示装置、底座、护罩等部件组成。
运输绞车参数：
|
表一：运输绞车主要技术基本参数 |
|||||
|
项 目 |
JYB-40×1.25 |
JYB-50×1.4 |
JYB-60×1.25 |
备 注 |
|
|
容绳量(m) |
650 |
650 |
650 |
|
|
|
钢丝绳直径(mm) |
φ22 |
φ24 |
Φ26 |
|
|
|
基准层上钢丝绳静张力(KN) |
40 |
50 |
60 |
|
|
|
基准层上钢丝绳速度(m/s) |
1.25 |
1.40 |
1.25 |
|
|
|
卷筒规格(mm) |
φ580×600 |
φ610×600 |
φ720×800 |
|
|
|
电动机 |
型号 |
YBK2-280M-6 |
YBK2-280S-4 |
YBK2-315M-6 |
|
|
功率(kw) |
55 |
75 |
90 |
|
|
|
电压(V) |
380/660 660/1140 |
380/660 660/1140 |
380/660 660/1140 |
|
|
|
转速(r/min) |
980 |
980 |
980 |
|
|
|
隔爆型电力液压推动器 |
BYT-180/12 |
BYT-180/12 |
BYT-180/12 |
|
|
|
附属电器 |
隔爆型真空可逆磁力启动器 |
QBZ-120N/660(380) |
QBZ-120N/660(380) |
QBZ-200N/660(380) |
用户可自备 |
|
隔爆型控制按钮 |
LA81-3A |
LA81-3A |
LA81-3A |
||
|
绞车重量（含电机）(kg) |
4620 |
4620 |
6200 |
|
|
|
外形尺寸（长×宽×高）（mm） |
2520×2280×2150 |
2520×2280×2150 |
2665×2523×2150 |
|
|

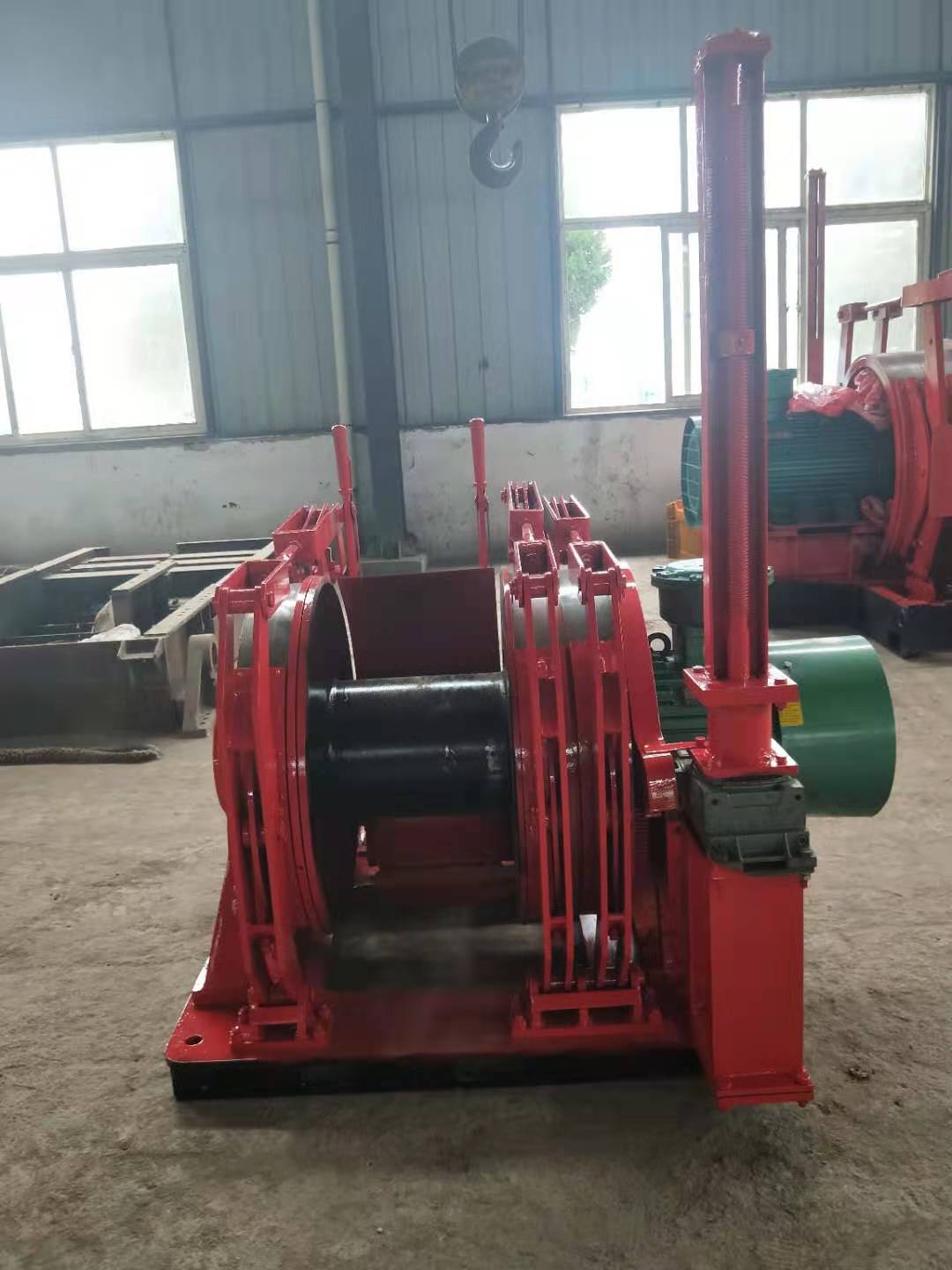

运输绞车实物图：
运输绞车常见故障分析与排除方法:
|
序号 |
故障现象 |
故障可能发生原因 |
故障消除方法 |
|
1 |
开车时电机不转或发出叫声 |
载荷过大或接线不良 |
停止运转使电机反转卸载或检查接线 |
|
2 |
安全制动闸、工作制动闸、离合器打滑 |
制动闸间隙过大 |
调整制动闸的间隙 |
|
3 |
机器跑动 |
安装不牢或地基不平 |
整理地板或重新安装 |
|
4 |
机器声音不正常 |
零件装配不正确，零件磨损过多或连接部分松动 |
停车检查 |
|
5 |
异常温升及响声 |
润滑油不足及卡阻 |
在部位拆开检查 |
