调度绞车简介:

调度绞车主要特点是:设计合理,结构紧凑,操作方便,维修简单,使用范围广,安全可靠。

调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作,也可使用于回采工作面和掘进工作面装载站上调度编组矿车。

JD1调度绞车参数:

型号

JD-1

外层钢丝绳静张力

10

绳速(m/s)

最小

0.433



最大

1.033



平均

0.733

容绳量

绳径(mm)

12.5



绳长(m)

400

滚筒尺寸(直径×宽度)(mm)

Φ224×304

总减速比

41

外型尺寸(长×宽×高)(mm)

1120×766×727

绞车重量(包括电动机)(kg)

542

隔爆电动机

型号

YBJ-11.4



功率(KW)

11.4



转数(r/min)

1460



电压(V)

380/660

电器设备

隔爆磁力启动器

Qc83-80N



隔爆控制按钮

LA81-3

调度绞车图片:

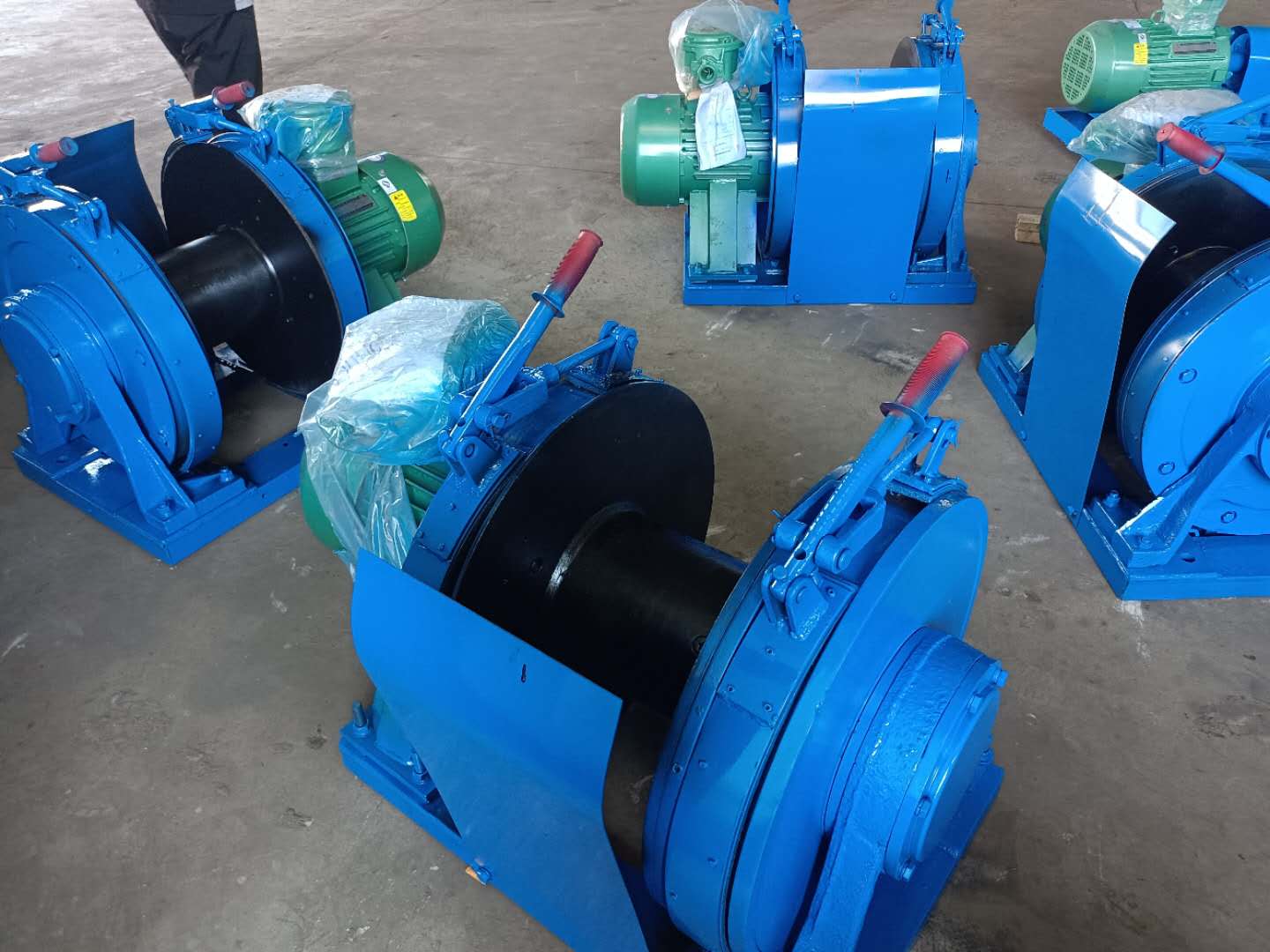

调度绞车实物图

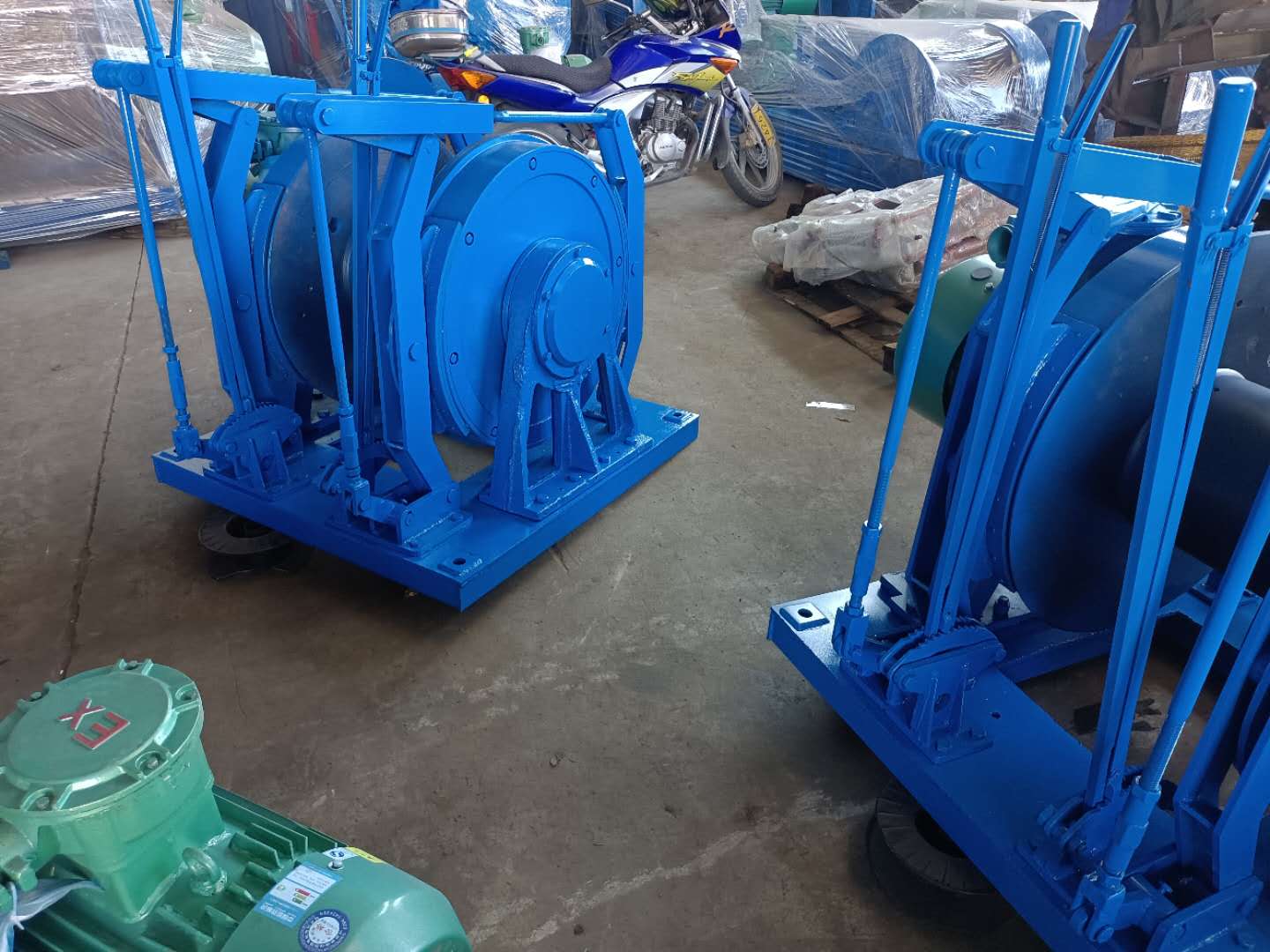

调度绞车实物图

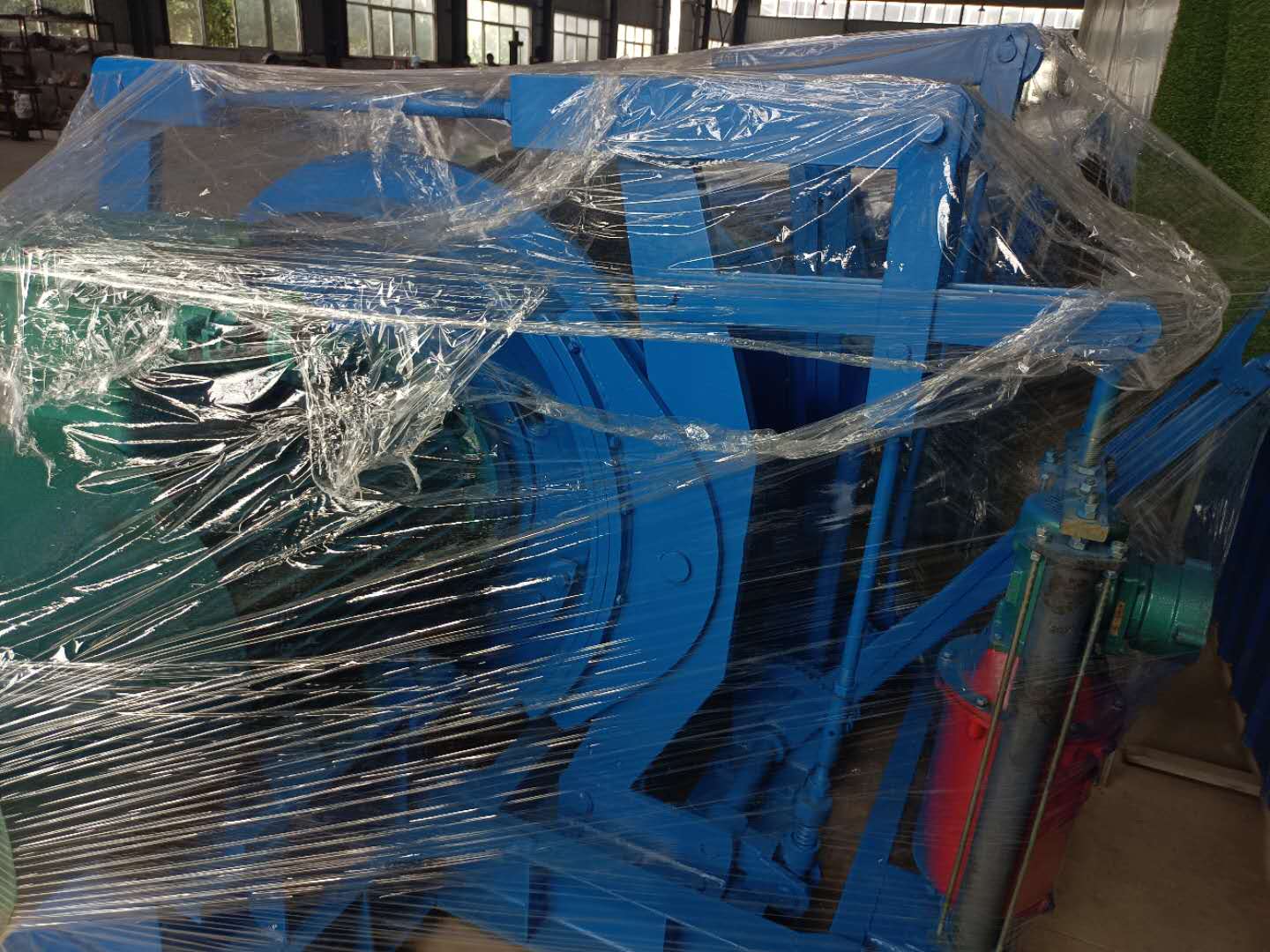

调度绞车实物图

调度绞车实物图

调度绞车实物图


JD-1和JD-1.6型调度绞车的结构及工作原理相同。其传动系统见(图1),详细结构见(图2)。主要部件如下:1.滚筒及行星齿轮传动装置。2.煞车装置。3.托架与轴承支架。4.底座。5.电动机。
