调度绞车简介:

调度绞车主要特点是:设计合理,结构紧凑,操作方便,维修简单,使用范围广,安全可靠。

调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作,也可使用于回采工作面和掘进工作面装载站上调度编组矿车。

JD2.5调度绞车参数:

型号

参数

JD-2.5

外层钢丝绳静张力

25

绳速(m/s)

最小

1.16



最大

1.45



平均

1.31

容绳量

绳径(mm)

18.5



绳长(m)

500

滚筒尺寸(直径×宽度)(mm)

Φ620×580

总减速比

42.24

外型尺寸(长×宽×高)(mm)

1830×1794×1390

绞车重量(包括电动机)(kg)

2500

隔爆电动机

型号

YBJ-40



功率(KW)

40



转数(r/min)

1470



电压(V)

380/660

电器设备

隔爆磁力启动器

Qc83-80N



隔爆控制按钮

LA81-3

调度绞车图片:

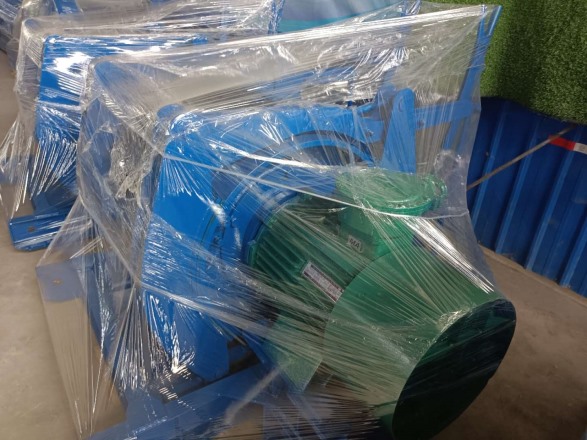

调度绞车实物图

调度绞车实物图

调度绞车实物图

调度绞车实物图

调度绞车实物图


调度绞车润滑油怎么加?


调度绞车的电动机端盖上的轴承及轴承支架中的轴承用Ⅱ号钙基润滑脂润滑,其余传动部位均以2:7比例配制的Ⅲ号钙基注滑脂和30号机油混合滑润脂,注入滚筒体内,其注油量2-2.5公斤。电动机转子轴承的油量,不得超过轴承室容积的2/3。

JD-2.5调度绞车的电动机端盖上的NJ226单列向心短圆柱滚子轴和低速轴上6228滚珠轴承用Ⅲ号钙基润滑脂润滑,轴承支架端滑动轴承用30号机油润滑。其余传动部位用齿轮油或24号汽缸油注入卷筒体内,其注油量为5公或斤,电动机转子轴承的油量不得超过轴承容积的三分之二。

JD-4绞车内部先用HL-20或HL-30齿轮轴,轴承处选用Ⅰ号或Ⅱ号钙纳基润滑脂,新机使用前,卷筒内需加入15KG齿轮油。
