调度绞车简介:

调度绞车主要特点是:设计合理,结构紧凑,操作方便,维修简单,使用范围广,安全可靠。

调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作,也可使用于回采工作面和掘进工作面装载站上调度编组矿车。

JD4调度绞车参数:

型号参数

JD-4

外层钢丝绳静张力

40

绳速(m/s)

最小

0.95



最大

1.48



平均

1.22

容绳量

绳径(mm)

21.5



绳长(m)

850

滚筒尺寸(直径×宽度)(mm)

Φ580×600

总减速比

32.75

外型尺寸(长×宽×高)(mm)

2200×1965×1425

绞车重量(包括电动机)(kg)

3750

隔爆电动机

型号

YBK-280M-6-



功率(KW)

55



转数(r/min)

980



电压(V)

380/660

电器设备

隔爆磁力启动器

BQZ-120N



隔爆控制按钮

LA81-3

调度绞车图片:

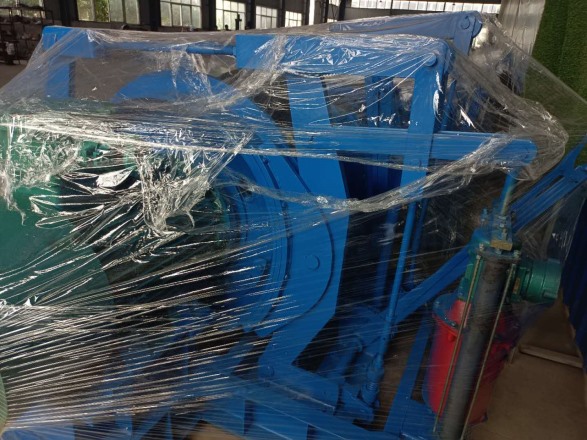

调度绞车实物图

调度绞车实物图

调度绞车实物图

调度绞车实物图

调度绞车实物图


调度绞车怎么使用?

调度绞车的操作整个动作就是启动和关闭电动机及用手交替操纵两个煞车把。

在起动电动机时,滚筒上的煞车应煞住,大内齿轮或制动轮上的煞车带应松一切,这样滚筒不转动,仅大内齿轮(或制作轮)回转。

欲开动滚筒,绕钢丝绳进行工作,两手必须同时交替操作,将滚筒上的煞车带松开,而将大内齿轮(或制动轮)上的煞车带煞住。需微程牵引时,只需上下业回交替操作两个煞车把,把滚筒间转间停即可。
