P60耙斗机_耙斗装岩机绞车的特点和使用范围:
我厂生产的P30型耙斗装岩机,具有设计合理,结构紧凑,操作简单,安全可靠等特点。本机所执行的标准为国家煤炭部门行业标准MT131-1996。
耙斗装岩机用在井下岩巷掘进中,配以1.1米³矿车或箕斗进行装载作业,适于净高[P15B(B)、P15B、P30B(A)、P30B大于2米,P60B(A)、P60B、P90B、P120B大于2.4米],净断面[P15B(B)4.5米²、P30B(A)6米、P60B(A)、P60B、P120B米²]以上的巷道。
P60耙斗机_耙斗装岩机绞车参数:
项目 |
P60B(A)(P60B)
|
|||
耙斗容积m³ |
0.60 |
|||
技术生产率m³/h |
70-110(70-100) |
|||
轨距mm |
600 |
900 |
||
主绳牵引力KN |
20.0-28.0(23.3-32) |
|||
钢丝绳直径mm |
15.5-17 |
|||
电动机 |
型号 |
YBB30-4 |
||
|
功率kw |
30 |
||
|
电压V |
380/660 |
||
外形尺寸 |
长 |
|
6800(9800) |
|
|
宽 |
mm |
1850(2750) |
|
|
高 |
|
2350(2220) |
|
总重×10³kg |
6.5 (6.45) |
|||
钢 牵 丝 引 绳 速 度 |
主绳m/s |
1.06-1.49(0.97-1.23) |
||
|
尾绳m/s |
1.47-2.07(1.34-1.80) |
||
容绳量m |
80-70 |
|||
电气设备 |
隔爆磁力启动器 |
QC83-80N |
||
|
隔爆控制按 钮 |
BZA-5/36-3 |

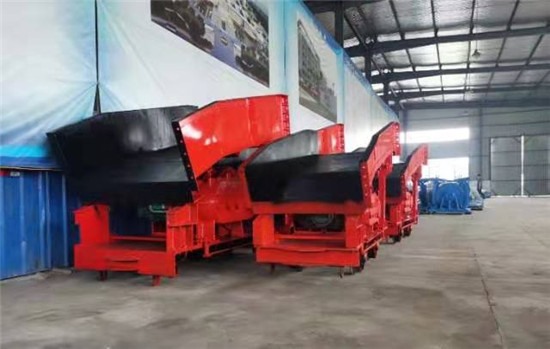

耙斗机_耙斗装岩机绞车图片:
耙斗机,耙斗装岩机的耙斗和操纵机构是干什么用的?
耙斗机耙斗:在主绳、尾绳的牵引下作往复运动来扒取岩石,可用于平巷和倾斜巷道,耙齿磨损后可更换。
耙斗机操纵机构:由两组操纵杆、拉杆、连杆、调整螺杆等组成。调整螺杆的一端与绞车闸带相连,通过操纵杆控制闸带的开合,对绞车的两个滚筒分别进行操纵。操作杆可在绞车的左右任一侧进行操纵。
鑫泽矿山机械设备专业生产销售耙斗机,调度绞车,双速绞车,回柱绞车,矿车等矿山机械产品。支持来图来样定制。
