P120耙斗机_耙斗装岩机绞车的特点和使用范围：
我厂生产的P30型耙斗装岩机，具有设计合理，结构紧凑，操作简单，安全可靠等特点。本机所执行的标准为国家煤炭部门行业标准MT131-1996。
耙斗装岩机用在井下岩巷掘进中，配以1.1米³矿车或箕斗进行装载作业，适于净高[P15B（B）、P15B、P30B（A）、P30B大于2米，P60B（A）、P60B、P90B、P120B大于2.4米]，净断面[P15B（B）4.5米²、P30B（A）6米、P60B（A）、P60B、P120B米²]以上的巷道。
P120耙斗机_耙斗装岩机绞车参数：
|
项目 |
P120B |
|||
|
耙斗容积m³ |
1.2 |
|||
|
技术生产率m³/h |
120-180 |
|||
|
轨距mm |
600 |
900 |
||
|
主绳牵引力KN |
37-55 |
|||
|
钢丝绳直径mm |
18.5 |
|||
|
电动机 |
型号 |
YB55-4 |
||
|
|
功率kw |
55 |
||
|
|
电压V |
380/660 |
||
|
外形尺寸 |
长 |
|
10550 |
|
|
|
宽 |
mm |
2250 |
|
|
|
高 |
|
2780 |
|
|
总重×10³kg |
12.5 |
|||
|
钢 牵 丝 引 绳 速 度 |
主绳m/s |
0.99-1.4 |
||
|
|
尾绳m/s |
1.4-1.9 |
||
|
容绳量m |
80-70 |
|||
|
电气设备 |
隔爆磁力启动器 |
QC83-80n |
||
|
|
隔爆控制按 钮 |
BZA-5/36-3 |
||

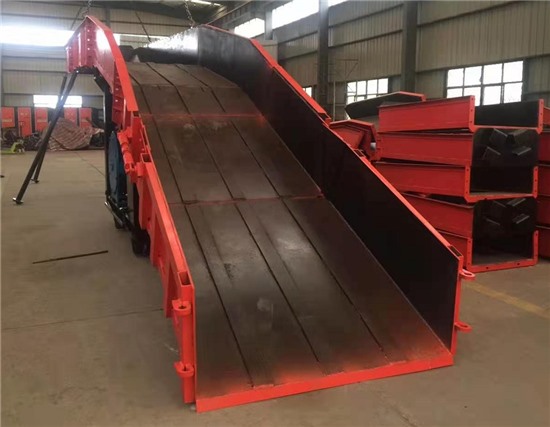

耙斗机_耙斗装岩机绞车图片：
P120B耙斗机,耙斗装岩机的常用备品配件有哪些？
|
代 号 |
名 称 |
规 格 |
材 料 |
件/台 |
|
|
DFP5-2 |
花 键 轴 |
|
40Cr |
1 |
|
|
DFP501-10(A) |
齿 轮 |
mn=7 Z=35 |
（mn=6 Z=43） |
45 |
1 |
|
DFP501-14(A) |
齿 轮 轴 |
mn=7 Z=16 |
（mn=6 Z=17） |
20CrMnTi |
1 |
|
DFP50103-4(A) |
齿 轮 |
mn=7 Z=47 |
（mn=6 Z=53） |
45 |
1 |
|
DFP50104-3(A) |
小 齿 轮 |
mn=6 Z=23 |
（mn=5 Z=29） |
20CrMnTi |
1 |
|
DFP501-15(A) |
齿 轮 |
mn=6 Z=45 |
（mn=5 Z=53） |
20CrMnTi |
1 |
|
DFP503-3(A) |
行星齿轮 |
m=7 Z=25 |
（m=6 Z=28） |
20CrMnTi |
3 |
|
DFP503-5(A) |
中 心 轮 |
m=7 Z=19 |
（m=6 Z=22） |
20CrMnTi |
1 |
|
DFP503-6(A) |
内 齿 轮 |
m=7 Z=69 |
（m=6 Z=80） |
45 |
2 |
|
DFP504-2(A) |
中 心 轮 |
m=7 Z=30 |
（m=6 Z=34） |
20CrMnTi |
1 |
|
DFP504-5(A) |
行星齿轮 |
m=7 Z=20 |
（m=6 Z=22） |
20CrMnTi |
3 |
|
DFP50201 |
制动闸带 |
组件 |
|
2 |
|
|
GB3452.1-82 |
O 型 圈 |
160×5.3 |
耐油橡胶 |
2 |
|
|
GB/T1387.1-92 |
密 封 圈 |
100×70×12 |
耐油橡胶 |
1 |
|
|
GB/T1387.1-92 |
密 封 圈 |
300×260×20 |
耐油橡胶 |
6 |
|
鑫泽矿山机械设备专业生产销售耙斗机，调度绞车，双速绞车，回柱绞车，矿车等矿山机械产品。支持来图来样定制。
